Dek kekuda bar keluli

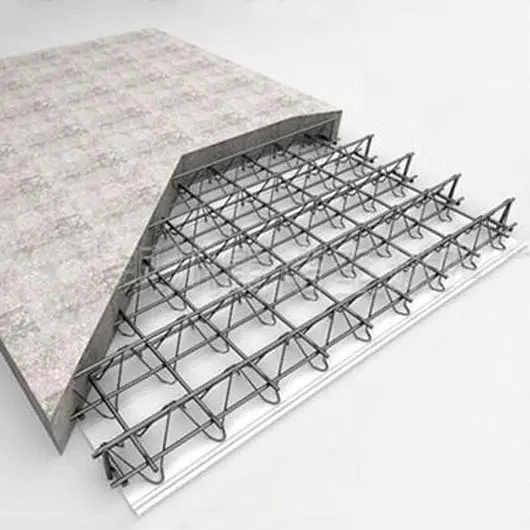

The Steel-Bar Truss Deck adalah generasi baru dek lantai yang dibangunkan oleh jurutera pembinaan. Bar keluli di dek lantai diproses ke dalam keluli bar keluli menggunakan peralatan kimpalan logam separa automatik di kilang untuk menggantikan ketinggian yang dinaikkan dan kapasiti galas dek lantai.

Sistem ini mengintegrasikan bar keluli di papak lantai konkrit dengan templat pembinaan. Semasa prosedur pembinaan, dek kekuda keluli boleh menahan berat konkrit basah di lantai lantai dan beban pembinaan. Semasa tempoh penggunaan, bar keluli kord atas dan bawah keluli keluli bekerja bersama -sama dengan konkrit secara keseluruhan untuk menahan beban penggunaan.

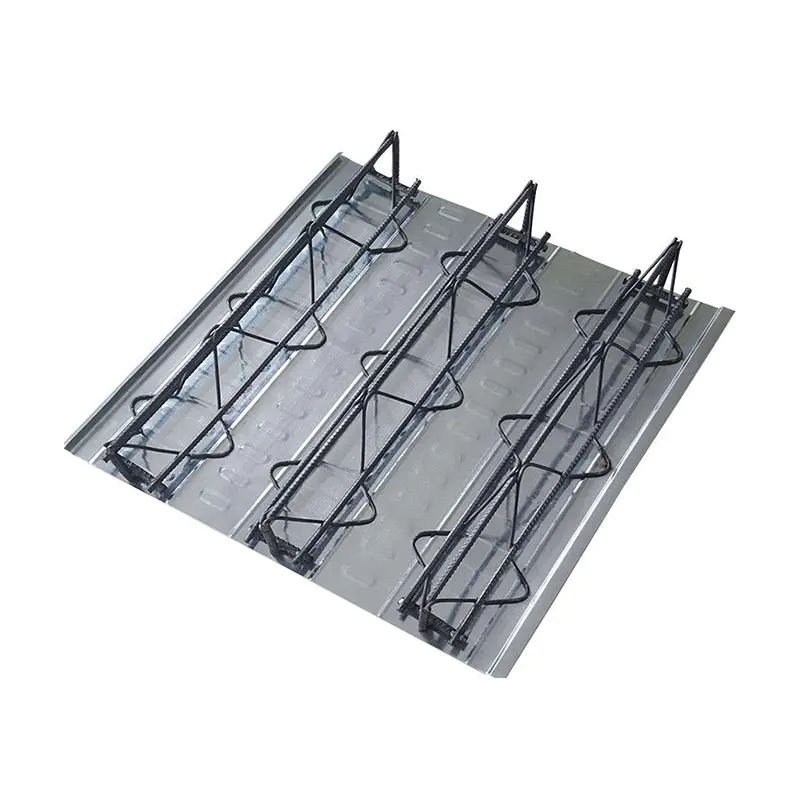

Dek kekuda keluli dibentuk dengan menghubungkan kekuda keluli dan lembaran bawah melalui kimpalan tempat rintangan. Kekuda keluli keluli diperbuat daripada bar keluli, yang digunakan sebagai kord atas, kord bawah dan bar web mengikut kedudukan yang berbeza. Lembaran bawah boleh dibuat daripada plat keluli tergalvani atau plat keluli yang dilancarkan sejuk.

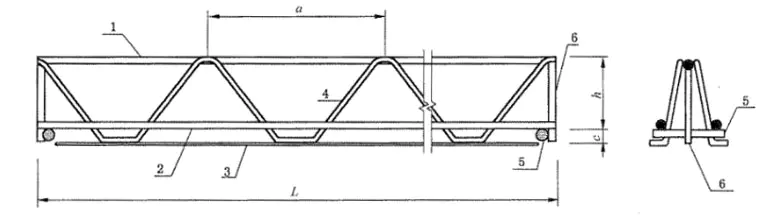

Ketinggian

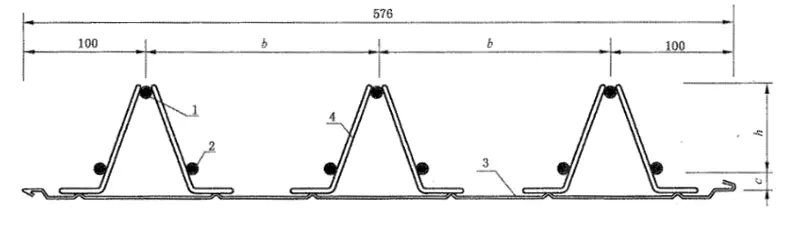

Pandangan keratan

1 、 kord atas ； 2 、 kord bawah ；

3 、 lembaran bawah ； 4 、 bar web ；

5 、 Penguatkuasaan mendatar sokongan ； 6 、 Bar sokongan menegak.

L: Panjang papak lantai kekuda keluli, ≤12000mm ；

H: Ketinggian kekuda keluli, 70 ~ 170mm

A: Jarak antara bahagian kekuda keluli, 200mm;

B: jarak antara keluli bar keluli, 188mm;

c: ketebalan penutup konkrit, 15mm;

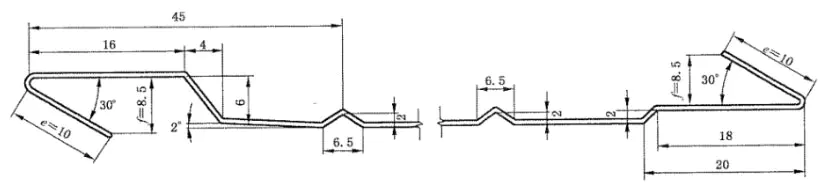

Rajah lembaran bawah

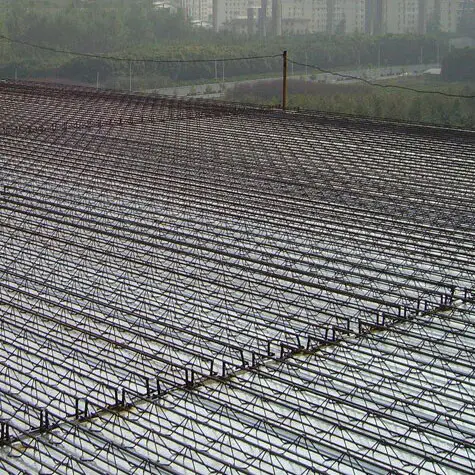

Sebelum meletakkan dek kekuda keluli, garisan rujukan harus ditetapkan mengikut kedudukan permulaan yang ditunjukkan pada lukisan. Lembaga pertama harus diselaraskan dengan garisan rujukan dan papan lain dipasang mengikut urutan. Sambungan papan mengamalkan kaedah pengikat, dan sambungan cangkuk di antara papan harus ketat untuk memastikan tidak ada kebocoran apabila menuangkan konkrit.
